產(chǎn)品概述

YB-2無(wú)溶劑環(huán)氧涂料是一種新型重防腐涂料，產(chǎn)品性價(jià)比高、無(wú)毒無(wú)溶劑揮發(fā)、符合環(huán)保要求。該涂料的配方，經(jīng)潛心研究、試驗(yàn)、篩選而成，具有嚴(yán)謹(jǐn)?shù)目茖W(xué)性，且具有一系列優(yōu)異性能：良好的機(jī)械性、優(yōu)異的防腐蝕性、良好的施工和可操作性等。其在油田集輸管線上外防腐、3PE 防腐底漆、環(huán)氧 粉末補(bǔ)口補(bǔ)傷等方面應(yīng)用，經(jīng)檢驗(yàn)證實(shí)YB-2無(wú)溶劑環(huán)氧涂料的性能已達(dá)到國(guó)內(nèi)外先進(jìn)水平，是具有發(fā) 展前途的新型防腐材料。

產(chǎn)品特點(diǎn)

1、本品不含揮發(fā)性溶劑，固體分約為100%，無(wú)毒屬安全環(huán)保型涂料。

2、本品由YB-2（A）、YB-2（B）兩組分組成。兩組份按比例混合。

3、能迅速反應(yīng)固化，形成網(wǎng)狀立體高聚物，具有優(yōu)良的耐腐蝕性、對(duì)其他材料有極優(yōu)的粘接力、密封性能優(yōu)、優(yōu)良的機(jī)械力學(xué)性能——抗壓、抗沖擊、抗剪切強(qiáng)度高。

4、對(duì)鋼材、環(huán)氧粉末涂層、環(huán)氧煤瀝青涂層等具有優(yōu)良的附著力。

5、能有效屏蔽各種介質(zhì)，如酸、堿、鹽、水、溶劑、化工大氣的滲透，抗腐蝕性優(yōu)越，同時(shí)具有很高的抗陰極剝離性能。

6、厚涂性佳，噴涂一次干膜厚度可達(dá)300～400μm?？啥啻螄娡窟_(dá)到設(shè)計(jì)要求厚度。層間噴涂間隔短，上層表干后即可噴涂下一道。

7、可于 0℃以上環(huán)境中施工，適應(yīng)環(huán)境范圍大，施工季節(jié)長(zhǎng)。

8、機(jī)械噴涂、人工涂敷，施工簡(jiǎn)便可操作性強(qiáng)，涂敷質(zhì)量可控。

YB-2無(wú)溶劑環(huán)氧涂料基本性能

涂料應(yīng)用范圍

• YB-2無(wú)溶劑環(huán)氧涂料包含一系列涂料品種，供不同材質(zhì)，不同環(huán)境使用，各種材料性能根據(jù)用戶需要而有所調(diào)整。

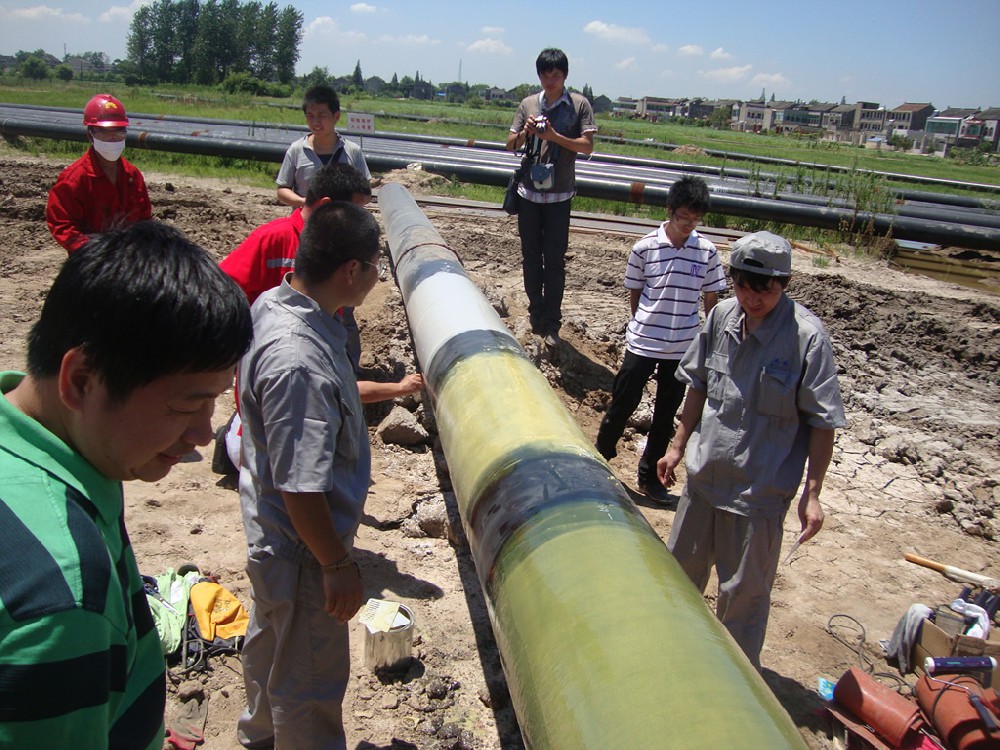

• 油田輸油、輸氣、輸水鋼制管道的外防腐涂料，長(zhǎng)輸管線大修涂料。大型鋼結(jié)構(gòu)，海洋平臺(tái)鋼結(jié)構(gòu)用防腐蝕涂料。

• 水利工程中鋼結(jié)構(gòu)和砼的防腐蝕涂料。

• 耐腐蝕、抗沖擊、自流平環(huán)氧地坪涂料。

施工方法

配料：配合比例YB-2（A）：YB-2（B）=100：20~25 把 A、B 組分按配比準(zhǔn)確稱量加入容器中，充分?jǐn)嚢杈鶆蚝螅闪⒓赐糠?，勿需熟化。視環(huán)境溫度、 濕度、配料量多少，決定 B 組分用量的多少。如：溫度低、濕度大、配料量小，則 B 組分可取 25；相 反，B 組分則取 15 為宜。

1、表面處理，清除基材表面焊渣、毛刺，噴砂除銹達(dá)到 SYJ4007-86 中的 Sa2.5 級(jí)標(biāo)準(zhǔn)。無(wú)法噴砂 除銹的基材，可人工機(jī)械除銹達(dá)到 St3 級(jí)標(biāo)準(zhǔn)。

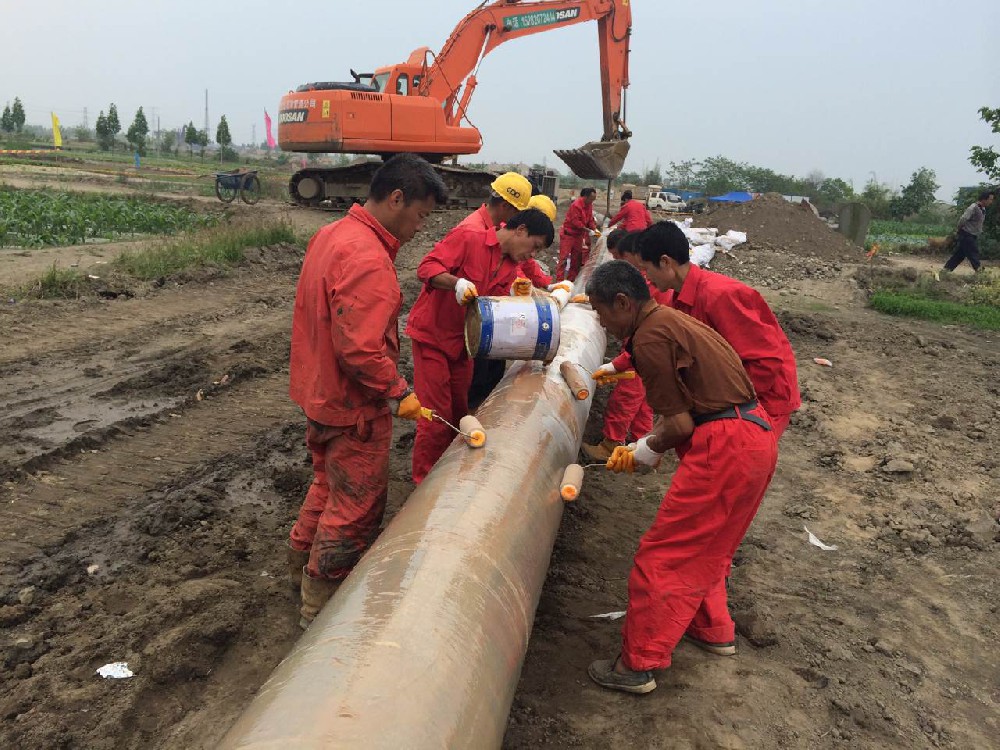

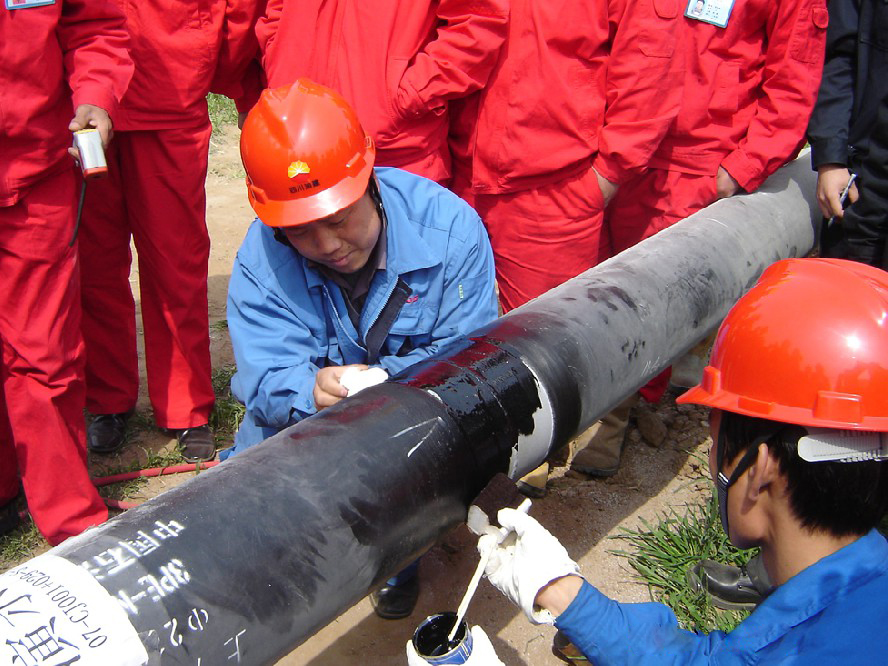

2、敷方法：可以采用雙組分高壓無(wú)氣噴涂機(jī)進(jìn)行機(jī)械噴涂，也可以采用人工涂敷方法，如刷涂、 輥涂、刮涂和擦涂等涂裝方式。

3、涂敷質(zhì)量檢查：涂層固化后，按有關(guān)標(biāo)準(zhǔn)檢查，涂層外觀、涂層厚度、附著力和電火花針孔的測(cè)試，四項(xiàng)指標(biāo)合格后方可進(jìn)入下一步程序。

注意事項(xiàng)：

1、YB-2-A、YB-2-B 自混合后，約 30 分鐘后可初凝成膠狀，4 小時(shí)后凝固硬化，24 小時(shí)后，固化強(qiáng)度可達(dá)到高強(qiáng)度的 60%~70%，超過(guò) 7 天后完全固化，達(dá)到高機(jī)械強(qiáng)度（環(huán)境溫度為 30℃，濕度 ≤65%）。

2、施工后不得雨淋，水濕。當(dāng)濕度大于 85%或下雨天時(shí)停止施工。已涂漆膜用塑料布覆蓋。

3、冬季施工時(shí)，如溫度低于-5℃，可以采用加熱式雙組分噴涂機(jī)進(jìn)行機(jī)械噴涂，以利于固化，保證涂層性能。

4、根據(jù)施工進(jìn)度、耗料等情況，酌情配制 YB-2 涂料，以保證在20分鐘內(nèi)用完，已凝膠的涂料不得再用。如一次 YB-2 涂料配量大時(shí)，在攪拌均勻后，把 YB-2 涂料分成若干小份，可以延緩放熱反應(yīng)速度，使施工時(shí)間延長(zhǎng)。

5、大量施工時(shí)采用雙組分噴涂機(jī)進(jìn)行機(jī)械噴涂，該噴涂機(jī)使用方便，能使快速固化的YB-2涂料噴 涂順利進(jìn)行。

6、施工器具應(yīng)浸泡在二甲苯—丁醇溶液中，除去 YB-2 涂料。機(jī)器噴涂時(shí)，物料混合部位及噴嘴應(yīng)及時(shí)用溶劑清洗，防止 YB-2 涂料凝結(jié)堵塞。
